Motivation und Grundlagen

Aufgaben und Komponenten eines DBMS

Prinzipien: Die neun Codd’schen Regeln

1. Integration: einheitliche, nichtredundante Datenverwaltung
2. Operationen: Speichern, Suchen, Ändern
3. Katalog: Zugriffe auf Datenbankbeschreibungen im Data Dictionary
4. Benutzersichten
5. Integritätssicherung: Korrektheit des Datenbankinhalts
6. Datenschutz: Ausschluss unauthorisierter Zugriffe
7. Transaktionen: mehrere DB-Operationen als Funktionseinheit
8. Synchronisation: parallele Transaktionen koordinieren
9. Datensicherung: Wiederherstellung von Daten nach Systemfehlern

Betrachtete Fragestellung

Zentrale Komponenten

• Anfrageverarbeitung : Planung, Optimierung und Ausführung deklarativer Anfragen
• Transaktionsverwaltung : Koordination und Synchronisation von Transaktionen, Durchführung von Änderungen, Sicherung der ACID-Eigenschaften
• Speichersystem : Organisation der Daten im Hauptspeicher und auf dem Externspeicher für effizienten Zugriff und Persistenz

Relationale vs. nicht-relationale DBMS

Relationale DBMS

• Basis: Relationenmodell = Daten in Tabellen strukturiert
• Beziehungen über Werte (= Fremdschlüssel), Integritätsbedingungen
• SQL als standardisierte Anfragesprache
• kommerziell erfolgreichstes Datenmodell: Oracle, IBM DB2, MS SQL Server, SAP HANA, ...

WEINE	WeinID	Name	Farbe	Jahrgang	Weingut
1042	La Rose Grand Cru	Rot	1998	Château ...
2168	Creek Shiraz	Rot	2003	Creek
3456	Zinfandel	Rot	2004	Helena
2171	Pinot Noir	Rot	2001	Creek
3478	Pinot Noir	Rot	1999	Helena
4711	Riesling Reserve	Weiß	1999	Müller
4961	Chardonnay	Weiß	2002	Bighorn

Kritik an RDBMS / SQL

• nicht skalierbar
  • Normalisierung von Relationen, viele Integritätsbedingungen zu prüfen
  • kann man in RDBMS auch vermeiden!
• starre Tabellen nicht flexibel genug
  • schwach typisierte Tabellen (Tupel weichen in den tatsächlich genutzten Attributen ab) - viele Nullwerte wenn alle potentiellen Attribute definiert - alternativ Aufspaltung auf viele Tabellen - Schema-Evolution mit alter table unflexibel
  • tatsächlich in vielen Anwendungen ein Problem
• Integration von spezifischen Operationen (Graphtraversierung, Datenanalyse-Primitive) mit Stored Procedures zwar möglich führt aber oft zu schwer interpretierbarem Code

NoSQL-Systeme

• Datenmodelle
  • KV-Stores
  • Wide Column Stores
  • Dokumenten-orientierte Datenhaltung
  • Graph-Speicher
  • ...
• Anfragesprache -> unterschiedliche Ansätze:
  • einfache funktionale API
  • Programmiermodell für parallele Funktionen
  • angelehnt an SQL-Syntax
  • ...
• Beispiele
  • dokumentenorientierte Datenbanksysteme: MongoDB
    • semistrukturierte Dokumente in JSON- bzw. BSON-Format
    • Anfragen: CRUD erweitert um dokumentspezifische Suche
  • Graph-Datenbanksysteme: Neo4j
    • Property Graphen als Datenmodell: Knoten und Kanten mit Eigenschaften
    • Anfragesprache Cypher
    • Muster der Form "Knoten -> Kante -> Knoten ..."

OLTP, OLAP und HTAP

OLTP vs OLAP

	Online Transactional Processing (OLTP)	Online Analytical Processing (OLAP)
	-> Klassische operative Informationssysteme	-> Data Warehouse
	Erfassung und Verwaltung von Daten	Analyse im Mittelpunkt = entscheidungsunterstützende Systeme
	Verarbeitung unter Verantwortung der jeweiligen Abteilung	Langandauernde Lesetransaktionen auf vielen Datensätzen
	Transaktionale Verarbeitung: kurze Lese-/ Schreibzugriffe auf wenigen Datensätzen	Integration, Konsolidierung und Aggregation der Daten
	ACID-Eigenschaften
Anfragen
Fokus	Lesen, Schreiben, Modifizieren, Löschen	Lesen, periodisches Hinzufügen
Transaktionsdauer und -typ	kurze Lese- / Schreibtransaktionen	langandauernde Lesetransaktionen
Anfragestruktur	einfach strukturiert	komplex
Datenvolumen einer Anfrage	wenige Datensätze	viele Datensätze
Datenmodell	anfrageflexibel	analysebezogen
Antwortzeit	msecs ...secs	secs ...min
Daten
Datenquellen	meist eine	mehrere
Eigenschaften	nicht abgeleitet, zeitaktuell, autonom, dynamisch	abgeleitet / konsolidiert, historisiert, integriert, stabil
Datenvolumen	MByte ...GByte	GByte ...TByte ...PByte
Zugriffe	Einzeltupelzugriff	Tabellenzugriff (spaltenweise)

OLTP: Beispiel

BEGIN ;
SELECT KundenNr INTO KNr
FROM Kunden WHERE email = '...';
INSERT INTO BESTELLUNG VALUES (KNr, BestNr, 1);
UPDATE Artikel SET Bestand = Bestand-1
WHERE ArtNr = BestNr;
COMMIT TRANSACTION ;

OLAP: Beispiel

SELECT DISTINCT ROW Zeit.Dimension AS Jahr,
    Produkt.Dimension AS Artikel,
    AVG(Fact.Umsatz) AS Umsatzdurchschnitt,
    Ort.Dimension AS Verkaufsgebiet
FROM (Produktgruppe INNER JOIN Produkt ON Produktgruppe.
    [Gruppen-Nr] = Produkt.[Gruppen-ID]) INNER JOIN
    ((((Produkt INNER JOIN [Fact.Umsatz] ON Produkt.[Artikel-Nr]
    = [Fact.Umsatz].[Artikel-Nr]) INNER JOIN Order ON
    [Fact.Umsatz].[Bestell-Nr]= Order.[Order-ID]) INNER JOIN
    Zeit.Dimension ON Orders.[Order-ID] =
    Zeit.Dimension.[Order-ID]) INNER JOIN Ort.Dimension ON
    Order.[Order-ID] = Ort.Dimension.[Order-ID]) ON
    Produktgruppe.[Gruppen-Nr] = Produkt.[Gruppen-ID]
GROUP BY Produkt.Dimension.Gruppenname, Ort.Dimension.Bundesland,
Zeit.Dimension.Jahr;

HTAP

• HTAP = Hybrid Transactional and Analytics Processing
• Ziel: schnellere Geschäftsentscheidungen durch "Echtzeit"-Verarbeitung
• OLAP und OLTP auf der gleichen Datenbank: naheliegend aber große technische Herausforderung
  • sehr unterschiedliche Workloads (Anfrage- und Lastprofile)
  • Transaktionsverwaltung: gegenseitige Beeinflussung von Änderungs- und Leseoperationen reduzieren
  • unterschiedliche Datenorganisation (physisch, logisch)
• Herausforderungen
  • Analytical (OLAP) und Transactional processing (OLTP)
    • verschiedene Zugriffscharakterisiken
    • verschiedene Performance-Ziele (Latenz vs. Durchsatz)
  • => Unterschiedliche Optimierungen notwendig

Disk- vs. Main-Memory-Systeme**

Traditionelle Annahmen

• Daten sollen dauerhauft aufbewahrt werden
• Datenbank >> Hauptspeicher
• Disk >> Hauptspeicher
• Hauptspeicher = flüchtiger (volatiler) Speicher
• Disk-IO dominiert Kosten

Speicherhierarchie

Eigenschaften von Speichermedien

	Primär	Sekundär	Tertiär
Geschwindigkeit	schnell	langsam	sehr langsam
Preis	teuer	preiswert	billig
Stabilität	flüchtig	stabil	stabil
Größe	klein	groß	sehr groß
Granulate	fein	grob	grob

Speichermedien

• Primärspeicher
  • Primärspeicher: Cache und Hauptspeicher
  • sehr schnell, Zugriff auf Daten fein granular: theoretisch jedes Byte adressierbar (Cachelines)
• Sekundärspeicher
  • Sekundärspeicher oder Online-Speicher
  • meist Plattenspeicher, nicht-flüchtig
  • Granularität des Zugriffs gröber: Blöcke, oft 512 Bytes
  • Zugriffslücke: Faktor 10^5 langsamerer Zugriff
• Tertiärspeicher
  • Zur langfristigen Datensicherung (Archivierung) oder kurzfristigen Protokollierung (Journale)
  • üblich: optische Platten, Magnetbänder
  • "Offline-Speicher" meist Wechselmedium
  • Nachteil: Zugriffslücke extrem groß

Transferraten HDD vs. SSD

Konsequenz für disk-basierte Systeme

• blockbasierter Zugriff mit typischen Blockgrößen ≥ 4 KB
• speziell für Magnetplatten Optimierung auf sequentielle Zugriffe - Disklayout: Organisation der Daten auf der Disk = fortlaufende Folge von Blöcken - sequentielles Lesen und Schreiben
• Zugriffslücke zwischen Hauptspeicher und Disk durch Caching verbergen (Lokalität von Zugriffen ausnutzen)

Main-Memory-Datenbanken

• klassische Annahmen nicht mehr zutreffend:
  • Systeme mit Hauptspeicher im TB-Bereich verfügbar
  • Datenbank kann komplett im Hauptspeicher gehalten werden (muss aber dennoch persistent sein)
• Main-Memory- oder Hauptspeicher- Datenbanken: Ausnutzung der großen Hauptspeicher und Multicore-Architekturen - Beispiele: SAP HANA, Oracle TimesTen, SQL Server Hekaton, Hyper, MemSQL, ... - Besonderheiten: hauptspeicheroptimierte Datenstrukturen (Main-Memory-Scans), Persistenz trotz volatilem Speicher, Datenkompression, Nebenläufigkeitskontrolle

Klassische 5-Schichtenarchitektur

Fünf-Schichtenarchitektur

• Architektur für klassische DBMS
• basierend auf Idee von Senko 1973
• Weiterentwicklung von Härder 1987
• Umsetzung im Rahmen des IBM-Prototyps System R
• genauere Beschreibung der Transformationskomponenten
  • schrittweise Transformation von Anfragen/Änderungen bis hin zu Zugriffen auf Speichermedien
  • Definition der Schnittstellen zwischen Komponenten

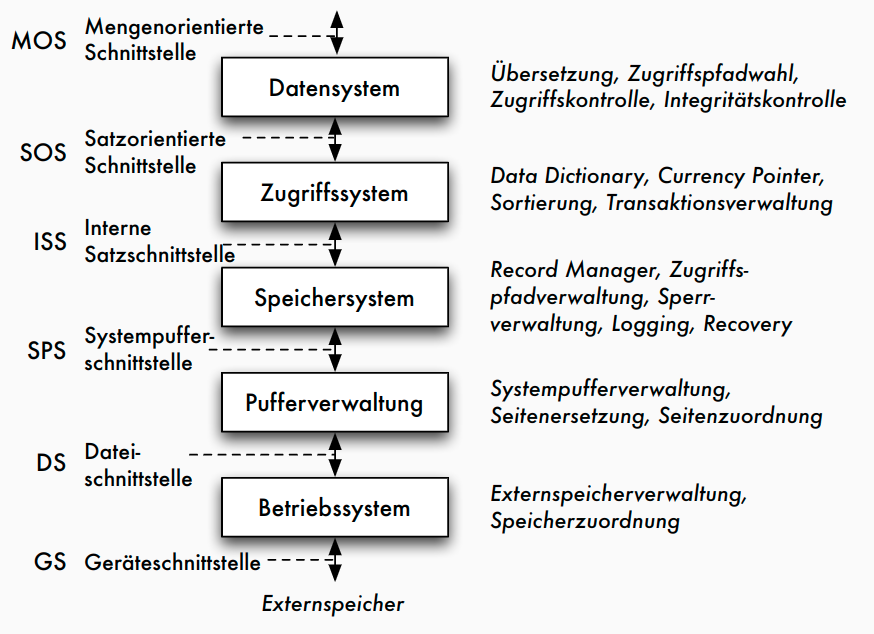

5-Schichtenarchitektur: Funktionen

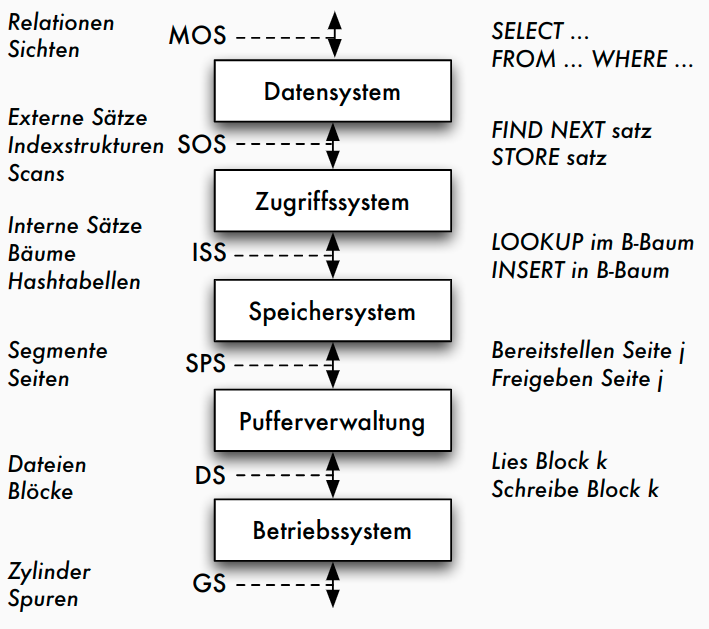

5-Schichtenarchitektur: Objekte

Erläuterungen

• mengenorientierte Schnittstelle MOS :
  • deklarative Datenmanipulationssprache auf Tabellen und Sichten (etwa SQL)
• durch Datensystem auf satzorientierte Schnittstelle SOS umgesetzt: - navigierender Zugriff auf interner Darstellung der Relationen - manipulierte Objekte: typisierte Datensätze und interne Relationen sowie logische Zugriffspfade (Indexe) - Aufgaben des Datensystems: Übersetzung und Optimierung von SQL-Anfragen
• durch Zugriffssystem auf interne Satzschnittstelle ISS umgesetzt: - interne Tupel einheitlich verwalten, ohne Typisierung - Speicherstrukturen der Zugriffspfade (konkrete Operationen auf B+-Bäumen und Hashtabellen), Mehrbenutzerbetrieb mit Transaktionen
• durch Speichersystem Datenstrukturen und Operationen der ISS auf interne Seiten eines virtuellen linearen Adressraums umsetzen - Manipulation des Adressraums durch Operationen der Systempufferschnittstelle SPS - Typische Objekte: interne Seiten, Seitenadressen - Typische Operationen: Freigeben und Bereitstellen von Seiten, Seitenwechselstrategien, Sperrverwaltung, Schreiben des Logs
• durch Pufferverwaltung interne Seiten auf Blöcke der Dateischnittstelle DS abbilden - Umsetzung der DS-Operationen auf Geräteschnittstelle erfolgt durch BS

Neue Entwicklungen

Anforderungen aus neuen Anwendungen

• Nicht-Standard-Datenmodelle (siehe NoSQL-Systeme)
• flexibler Umgang mit Datenstrukturen (JSON, Schema on Read, ...)
• beschränkte (Lookups) vs. erweiterte (z.B. Graphoperationen, Datenanalysen) Anfragefunktionalität
• Skalierbarkeit zu Big Data (massiv parallele/verteilte Systeme)
• dynamische Daten / Datenströme
• ...

Entwicklungen im Hardware-Bereich

• Multicore- und Manycore-Prozessoren: 64+ Cores
  • Nutzung erfordert Parallelisierungstechniken und Nebenläufigkeitskontrolle
• Memory Wall: Hauptspeicherzugriff als Flaschenhals
  • RAM-Zugriff 60 ns, L1-Cache: 4 CPU-Zyklen -> Cache-optimierte Strukturen
• Datenbank-Accelerators
  • Hardware-unterstütztes Datenmanagement: FPGA, GPU als Coprozessoren, Highspeed-Netzwerk, SSDs als zusätzliche Cache-Ebene, ...
• Persistenter Memory: nicht-volatiler Speicher
  • Instant Restart / Recovery von Main-Memory-Datenbanken

Zusammenfassung

• Datenmanagementfunktionalitäten in vielen Softwaresystemen erforderlich
• nicht auf Implementierung kompletter DBMS beschränkt, sondern für nahezu alle datenintensiven Systeme: auch in Suchmaschinen, Datenanalyseanwendungen, eingebetteten Systemen, Visualisierungssystemen, Steuerungssystemen, Entwicklungsumgebungen, ...
• gemeinsame Aufgaben / Komponenten: Datenorganisation und -verwaltung (Indexstrukturen), Transaktionsverwaltung / Nebenläufigkeitskontrolle / Recovery, Anfrageverarbeitung
• betrifft Datenstrukturen und Algorithmen

Speicherstrukturen für Datenbanken

Speicher- und Sicherungsmedien

Speichermedien

• verschiedene Zwecke:
  • Daten zur Verarbeitung bereitstellen
  • Daten langfristig speichern (und trotzdem schnell verfügbar halten)
  • Daten sehr langfristig und preiswert archivieren unter Inkaufnahme etwas längerer Zugriffszeiten

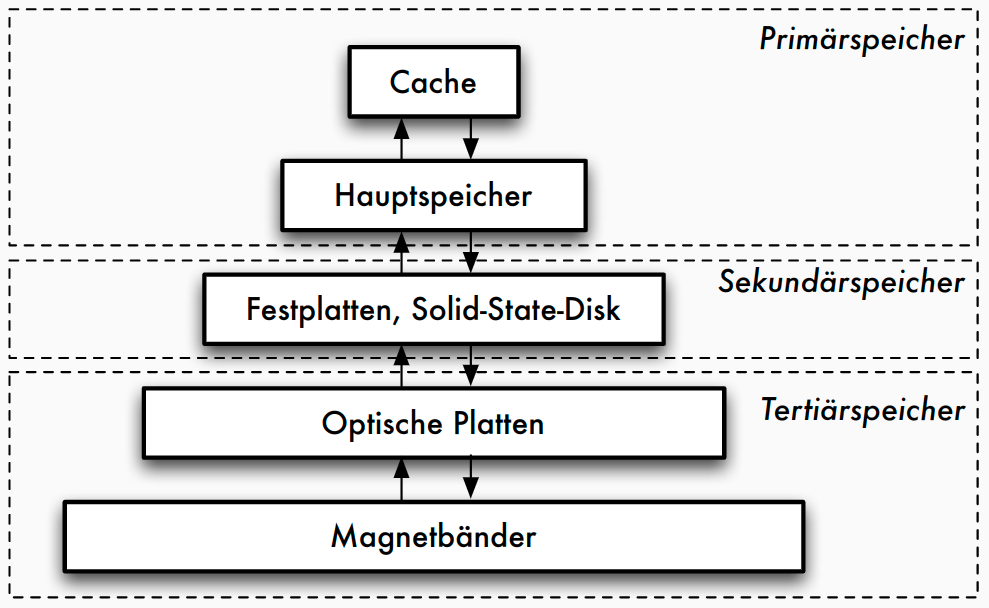

• Speicherhierarchie:
  1. Extrem schneller Prozessor mit Registern
  2. Sehr schneller Cache-Speicher
  3. Schneller Hauptspeicher
  4. Langsamer Sekundärspeicher mit wahlfreiem Zugriff
  5. Sehr langsamer Nearline-Tertiärspeicher bei dem die Speichermedien automatisch bereitgestellt werden
  6. Extrem langsamer Offline-Tertiärspeicher, bei dem die Speichermedien per Hand bereitgestellt werden

Zugriffslücke in Zahlen

• Zugriffslücke: Unterschiede in den Zugriffsgeschwindigkeiten auf den verschiedenen Speicherebenen

Speicherart	Zugriffszeit	CPU cycles	typische Kapazität
CacheSpeicher	6 ns	12	256 KB (L2) bis 32 MB (L3)
Hauptspeicher	60 ns	120	1 GB bis 1.5 TB
Zugriffslücke 10^5
Magnetplattenspeicher	8-12 ms	16*10^6	160 GB bis 4 TB
Platten-Farm oder -Array	12 ms	24*10^6	im TB- bis PB-Bereich

Typische Merkmale von Sekundärspeicher

Merkmal	Kapazität	Latenz	Bandbreite
1983	30 MB	48.3 ms	0.6 MB/s
1994	4.3 GB	12.7 ms	9 MB/s
2003	73.4 GB	5.7 ms	86 MB/s
2009	2 TB	5.1 ms	95 MB/s
2019 SSD (NVMe)	2 TB	??	seq.read 3.500 MB/s
		??	seq.write 1.600 MB/s

Solid State Disk (SSD)

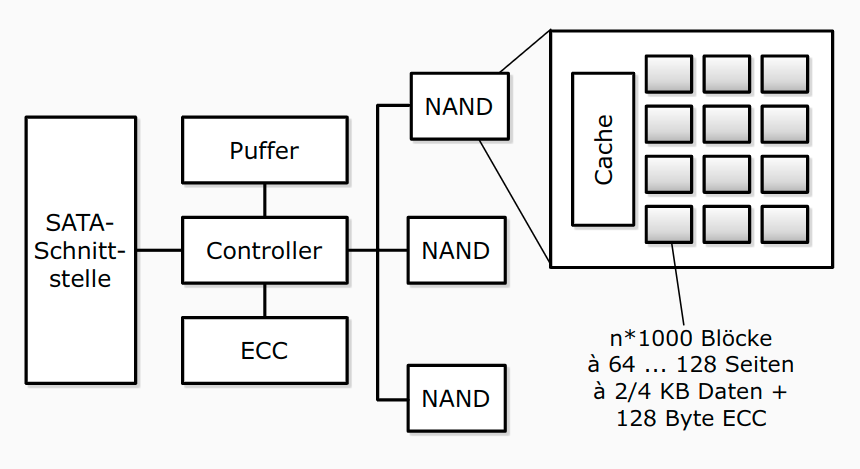

• basierend auf EEPROMs in NAND- oder NOR-Technologie
• Arrays (=Flash-Block mit ca. 128 KB) von Speicherzellen, entweder ein Bit (SLC) oder 2-4 Bit (MLC)
• MLC sind langsamer und haben verkürzte Lebensdauer
• initial ist jedes Bit auf 1 gesetzt, durch Reprogrammieren auf 0
• Löschen zurück auf 1 nur für ganzen Block
• Konsequenz: langsames Löschen (Lesen = 25 μs, Löschen = 2 ms), begrenzte Lebensdauer (ca. 100.000 Lösch-Schreib-Zyklen)
• Schnittstelle: SATA oder PCIe (NVMe)

SSDs in DBMS

• klassische, auf sequenzielles Lesen ausgerichtete, Strategien von DBMS nutzen die Stärken von Flash-Speicher nicht aus
• kleinere Blockgrößen lassen sich effizient adressieren, sollten aber ein Vielfaches der Flash-Seiten sein
• wahlfreie Lesezugriffe sind effizienter als auf Magnetplatten, sollten aber auf Größen von ca. 4 bis 16 MB begrenzt werden
• konkurrierende IO-Zugriffe sind bis zu einem gewissen Maße ohne negativen Performanzeinfluss durchführbar

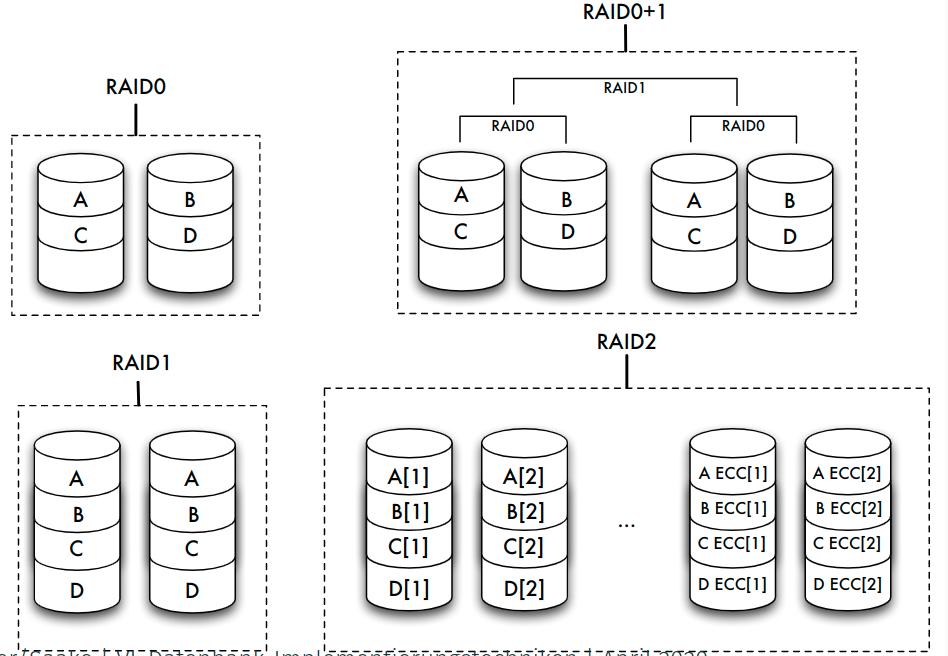

Speicherarrays: RAID

• Kopplung billiger Standardplatten unter einem speziellen Controller zu einem einzigen logischen Laufwerk
• Verteilung der Daten auf die verschiedenen physischen Festplatten übernimmt Controller
• zwei gegensätzliche Ziele:
  • Erhöhung der Fehlertoleranz (Ausfallsicherheit, Zuverlässigkeit) durch Redundanz
  • Effizienzsteigerung durch Parallelität des Zugriffs

Erhöhung der Fehlertoleranz

• Nutzung zusätzlicher Platten zur Speicherung von Duplikaten (Spiegeln) der eigentlichen Daten => bei Fehler: Umschalten auf Spiegelplatte
• bestimmte RAID-Levels (1, 0+1) erlauben eine solche Spiegelung
• Alternative: Kontrollinformationen wie Paritätsbits nicht im selben Sektor wie die Originaldaten, sondern auf einer anderen Platte speichern

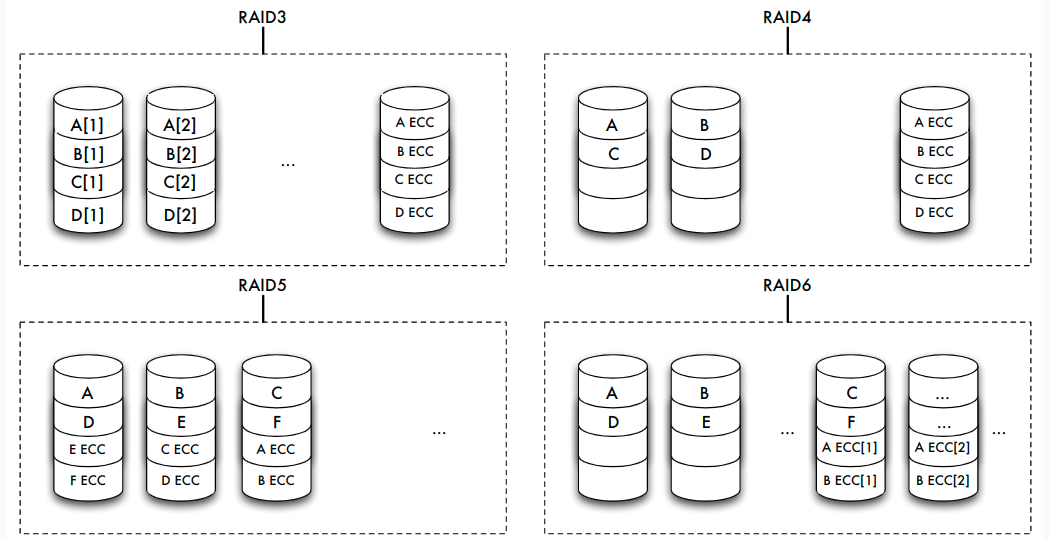

• RAID-Levels 2 bis 6 stellen durch Paritätsbits oder Error Correcting Codes (ECC) fehlerhafte Daten wieder her
• ein Paritätsbit kann einen Plattenfehler entdecken und bei Kenntnis der fehlerhaften Platte korrigieren

Erhöhung der Effizienz

• Datenbank auf mehrere Platten verteilen, die parallel angesteuert werden können => Zugriffszeit auf große Datenmengen verringert sich fast linear mit der Anzahl der verfügbaren Platten
• Verteilung: bit-, byte- oder blockweise
• höhere RAID-Levels (ab Level 3) verbinden Fehlerkorrektur und block- oder bitweises Verteilen von Daten
• Unterschiede:
  • schnellerer Zugriff auf bestimmte Daten
  • höherer Durchsatz für viele parallel anstehende Transaktionen durch eine Lastbalancierung des Gesamtsystems

RAID-Levels

Level	Striping blockweise	Striping bitweise	Kopie	Parität	Parität dedizierte Platte	Parität verteilt	Erkennen mehrerer Fehler
0	√
1			√
0+1	√		√
2		√		√
3		√		√	√
4	√			√	√
5	√			√		√
6	√			√			√

Sicherungsmedien: Tertiärspeicher

• weniger oft benutzte Teile der Datenbank, die eventuell sehr großen Umfang haben (Text, Multimedia) "billiger" speichern als auf Magnetplatten
• aktuell benutzte Datenbestände zusätzlich sichern (archivieren)
• Tertiärspeicher: Medium austauschbar
  • offline: Medien manuell wechseln (optische Platten, Bänder)
  • nearline: Medien automatisch wechseln (Jukeboxes, Bandroboter)

Langzeitarchivierung

• Lebensdauer, Teilaspekte:
• physische Haltbarkeit des Mediums garantiert die Unversehrtheit der Daten:
  • 10 Jahre für Magnetbänder,
  • 30 Jahre für optische Platten,
  • Papier???
• Vorhandensein von Geräten und Treibern garantiert die Lesbarkeit von Daten:
  • Geräte für Lochkarten oder 8-Zoll-Disketten?
• zur Verfügung stehende Metadaten garantieren die Interpretierbarkeit von Daten
• Vorhandensein von Programmen, die auf den Daten arbeiten können, garantieren die Wiederverwendbarkeit von Daten

Struktur des Hintergrundspeichers

Verwaltung des Hintergrundspeichers

• Abstraktion von Speicherungs- oder Sicherungsmediums
• Modell: Folge von Blöcken
• Alternativen:
  • jede Relation oder jeder Zugriffspfad in genau einer Betriebssystem-Datei
  • ein oder mehrere BS-Dateien, DBS verwaltet Relationen und Zugriffspfade selbst innerhalb dieser Dateien
  • DBS steuert selbst Magnetplatte an und arbeitet mit den Blöcken in ihrer Ursprungsform ( raw device )
• Warum nicht immer BS-Dateiverwaltung?
  • Betriebssystemunabhängigkeit
  • In 32-Bit-Betriebssystemen: Dateigröße 4 GB maximal
  • BS-Dateien auf maximal einem Medium
  • betriebssystemseitige Pufferverwaltung von Blöcken des Sekundärspeichers im Hauptspeicher genügt nicht den Anforderungen des Datenbanksystems

Blöcke und Seiten

• Zuordnung der physischen Blöcke zu Seiten
• meist mit festen Faktoren: 1, 2, 4 oder 8 Blöcke einer Spur auf eine Seite
• hier: "ein Block — eine Seite"
• höhere Schichten des DBS adressieren über Seitennummer

Dienste des Dateisystems

• Allokation oder Deallokation von Speicherplatz
• Holen oder Speichern von Seiteninhalten
• Allokation möglichst so, dass logisch aufeinanderfolgende Datenbereiche (etwa einer Relation) auch möglichst in aufeinanderfolgenden Blöcken der Platte gespeichert werden
• Nach vielen Update-Operationen: Reorganisationsmethoden
• Freispeicherverwaltung: doppelt verkettete Liste von Seiten

Abbildung der Datenstrukturen

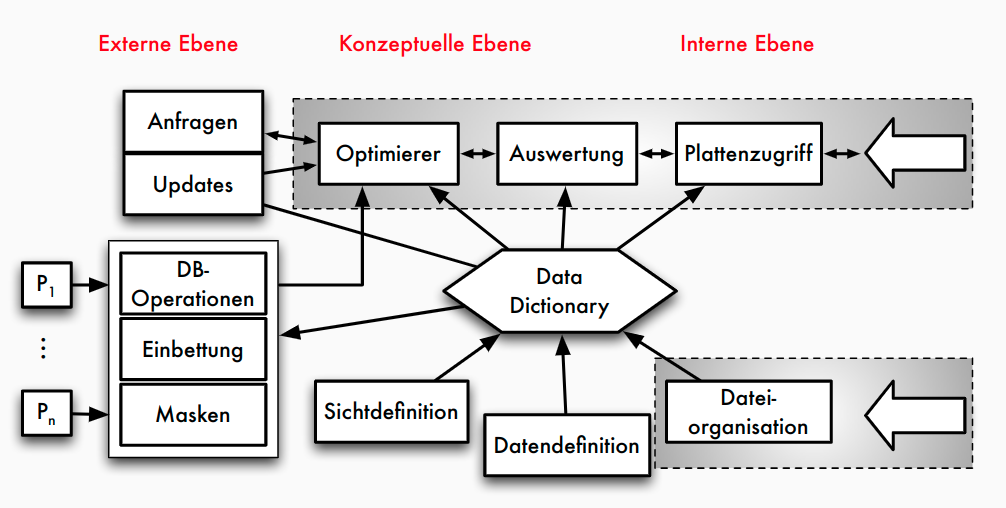

• Abbildung der konzeptuellen Ebene auf interne Datenstrukturen
• Unterstützung durch Metadaten (im Data Dictionary, etwa das interne Schema)

Konz. Ebene	Interne Ebene	Dateisystem/Platte
Relationen ->	Log. Dateien ->	Phys. Dateien
Tupel ->	Datensätze ->	Seiten/Blöcke
Attributwerte ->	Felder ->	Bytes

• Beispiel: jede Relation in je einer logischen Datei, diese insgesamt in einer einzigen physischen Datei

Seiten, Sätze und Adressierung

Seite

• Block:
  • kleinste adressierbare Einheit auf Externspeicher
  • Zuordnung zu Seiten im Hauptspeicher
• Aufbau von Seiten
  • Header
    • Informationen über Vorgänger- und Nachfolger-Seite
    • eventuell auch Nummer der Seite selbst
    • Informationen über Typ der Sätze
    • freier Platz
  • Datensätze
  • unbelegte Bytes

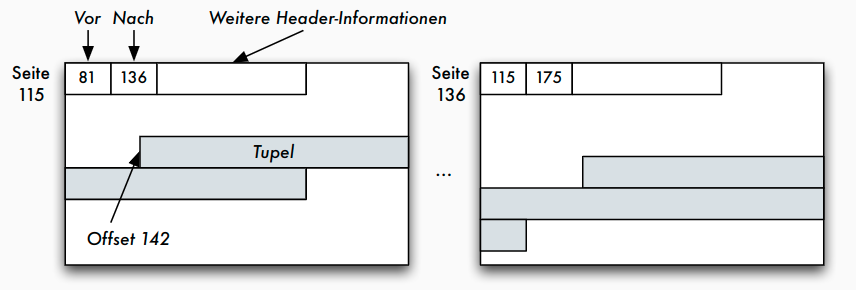

Seitenorganisation

• Organisation der Seiten: doppelt verkettete Liste
• freie Seiten in Freispeicherverwaltung

Seite: Adressierung der Datensätze

• adressierbare Einheiten
  • Zylinder
  • Spuren
  • Sektoren
  • Blöcke oder Seiten
  • Datensätze in Blöcken oder Seiten
  • Datenfelder in Datensätzen
• Beispiel: Adresse eines Satzes durch Seitennummer und Offset (relative Adresse in Bytes vom Seitenanfang)

Seitenzugriff als Flaschenhals

• Maß für die Geschwindigkeit von Datenbankoperationen: Anzahl der Seitenzugriffe auf dem Sekundärspeicher (wegen Zugriffslücke)
• Faustregel: Geschwindigkeit des Zugriffs ⇐ Qualität des Zugriffspfades ⇐ Anzahl der benötigten Seitenzugriffe
• Hauptspeicheroperationen nicht beliebig vernachlässigbar

Einpassen von Datensätzen auf Blöcke

• Datensätze (eventuell variabler Länge) in die aus einer fest vorgegebenen Anzahl von Bytes bestehenden Blöcke einpassen: Blocken
• Blocken abhängig von variabler oder fester Feldlänge der Datenfelder - Datensätze mit variabler Satzlänge: höherer Verwaltungsaufwand beim Lesen und Schreiben, Satzlänge immer wieder neu ermitteln - Datensätze mit fester Satzlänge: höherer Speicheraufwand

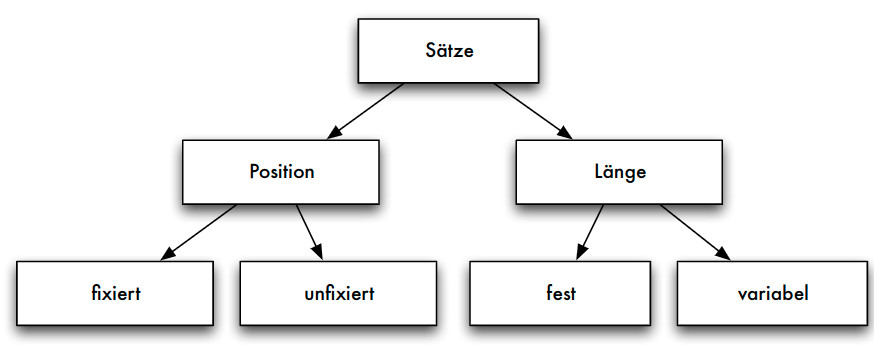

Verschiedene Satztypen

Sätze fester Länge

• SQL: Datentypen fester und variabler Länge
  • char(n) Zeichenkette der festen Länge n
  • varchar(n) Zeichenkette variabler Länge mit der Maximallänge n
• Aufbau der Datensätze, falls alle Datenfelder feste Länge:
  1. Verwaltungsblock mit Typ eines Satzes (wenn unterschiedliche Satztypen auf einer Seite möglich) und Löschbit
  2. Freiraum zur Justierung des Offset
  3. Nutzdaten des Datensatzes

Sätze variabler Länge

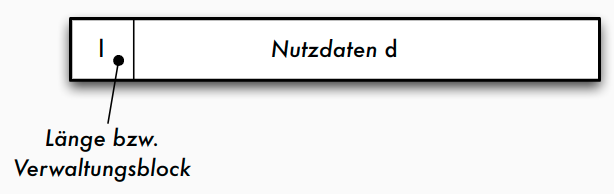

• im Verwaltungsblock nötig: Satzlänge l, um die Länge des Nutzdaten-Bereichs d zu kennen
• Strategie a)
• Strategie b)

Speicherung von Sätzen variabler Länge

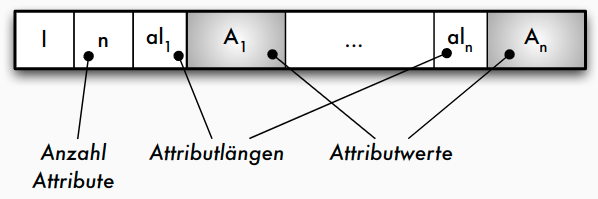

• Strategie a): Jedes Datenfeld variabler Länge A_i beginnt mit einem _Längenzeiger al_i, der angibt, wie lang das folgende Datenfeld ist

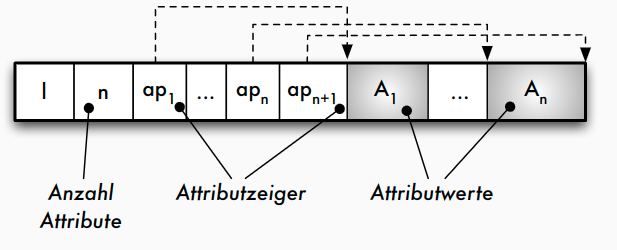

• Strategie b): Am Beginn des Satzes wird nach dem Satz-Längenzeiger l und der Anzahl der Attribute ein Zeigerfeld ap_1 ,..., ap_n für alle variabel langen Datenfelder eingerichtet
• Vorteil Strategie b): leichtere Navigation innerhalb des Satzes (auch für Sätze in Seiten => TID)

Anwendung variabel langer Datenfelder

• "Wiederholgruppen": Liste von Werten des gleichen Datentyps - Zeichenketten variabler Länge wie varchar(n) sind Wiederholgruppe mit char als Basisdatentyp, mathematisch also die Kleene’sche Hülle $(char)∗$ - Mengen- oder listenwertige Attributwerte, die im Datensatz selbst denormalisiert gespeichert werden sollen (Speicherung als geschachtelte Relation oder Cluster-Speicherung), bei einer Liste von integer -Werten wäre dies $(integer)∗$ - Adressfeld für eine Indexdatei, die zu einem Attributwert auf mehrere Datensätze zeigt (Sekundärindex), also (pointer)∗

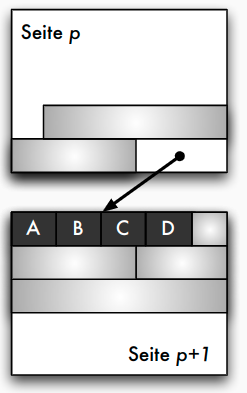

Blockungstechniken: Nichtspannsätze

• jeder Datensatz in maximal einem Block
• Standardfall (außer bei BLOBs oder CLOBs)

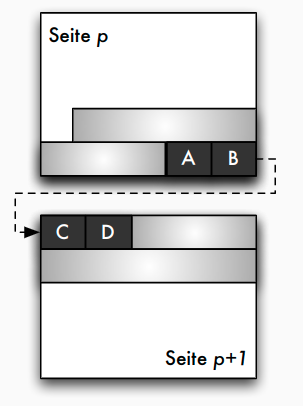

Blockungstechniken: Spannsätze

• Spannsätze: Datensatz eventuell in mehreren Blöcken

Adressierungstechniken

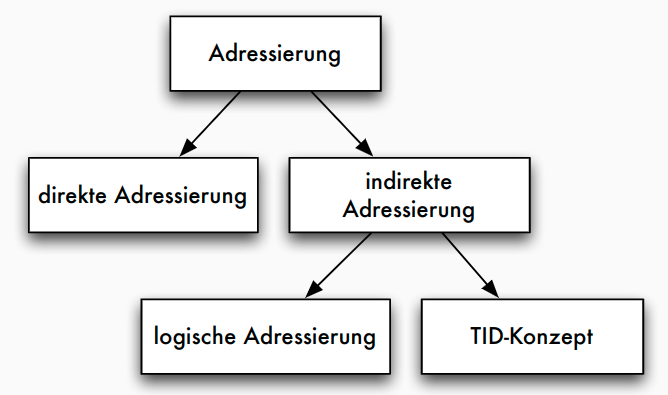

Adressierung: TID-Konzept

• Tupel-Identifier (TID) ist Datensatz-Adresse bestehend aus Seitennummer und Offset
• Offset verweist innerhalb der Seite bei einem Offset-Wert von i auf den i -ten Eintrag in einer Liste von Tupelzeigern (Satzverzeichnis), die am Anfang der Seite stehen
• Jeder Tupel-Zeiger enthält Offsetwert
• Verschiebung auf der Seite: sämtliche Verweise von außen bleiben unverändert
• Verschiebungen auf eine andere Seite: statt altem Datensatz neuer TID-Zeiger
• diese zweistufige Referenz aus Effizienzgründen nicht wünschenswert: Reorganisation in regelmäßigen Abständen

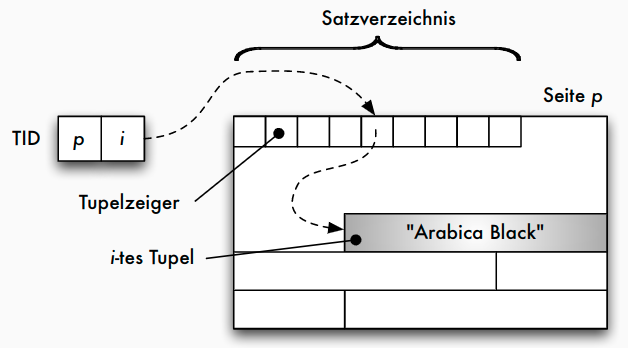

TID-Konzept: einstufige Referenz

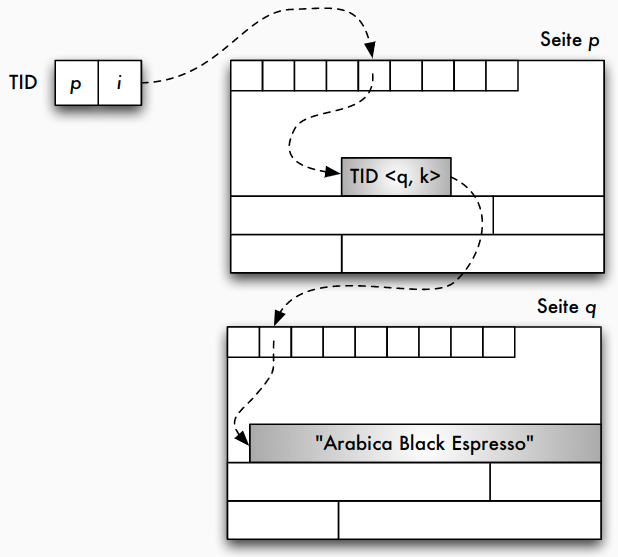

TID-Konzept: zweistufige Referenz

Alternative Speichermodelle

• bisher klassisches N-äres Speichermodell (NSM), auch "row store"
• Vorteile:
  • gesamter Datensatz kann mit einem Seitenzugriff gelesen werden
  • leichte Änderbarkeit einzelner Attributwerte
• Nachteil:
  • werden nur wenige Attributwerte benötigt, müssen trotzdem immer alle Attributwerte gelesen werden -> unnötiger IO-Aufwand
• Alternativen: spaltenorientierte Speichermodelle
  • Zerlegung einer n -stelligen Relation in eine Menge von Projektionen (z.B. binäre Relation)
  • Identifikation (und Rekonstruktion) über eine Schlüsselspalte oder Position

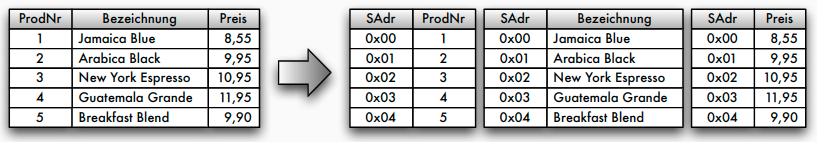

Spaltenorientierte Datenorganisation

Alternative Speichermodelle: DSM

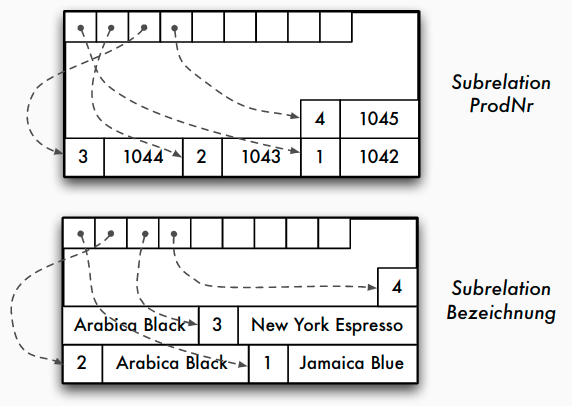

• Decomposition Storage Model (DSM) -> column stores
  • alle Werte einer Spalte (Attribut) werden hintereinander gespeichert
  • Adressierung über Position
• Kompression einfach möglich (z.B. Run length encoding)
• effizientere Scanoperationen (Feldoperationen -> bessere Cache-Nutzung)
• jedoch: Updateoperationen sind komplexer, Lesen aller Spalten aufwendiger
• Einsatz bei leseoptimierten Datenbanken

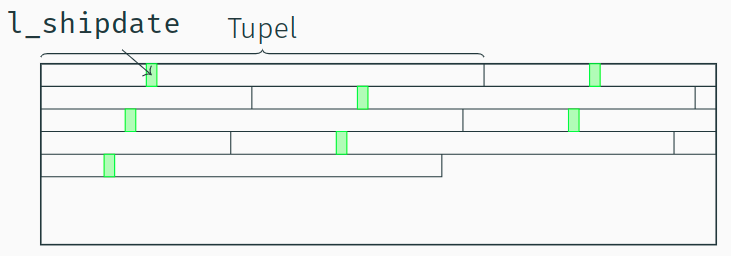

Ein Full-Table-Scan in NSM

• Im NSM-Modell stehen alle Tupel einer Tabelle sequenziell hintereinander auf einer Datenbankseite.

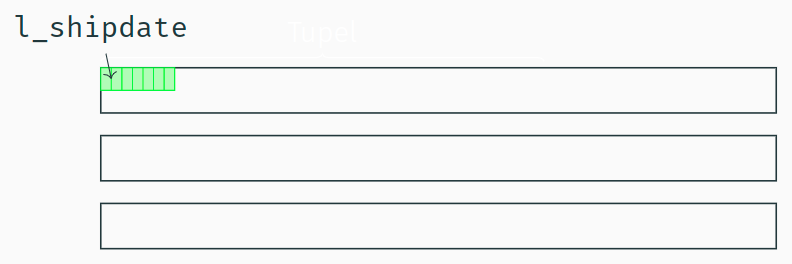

Ein "Full-Table-Scan" in DSM

• Im DSM-Modell stehen alle Werte eines Attributs sequenziell hintereinander auf einer Datenbankseite.
• Alle Daten, die für den "l_shipdate Scan" geladen werden sind auch dafür relevant.

Alternative Speichermodelle: PAX

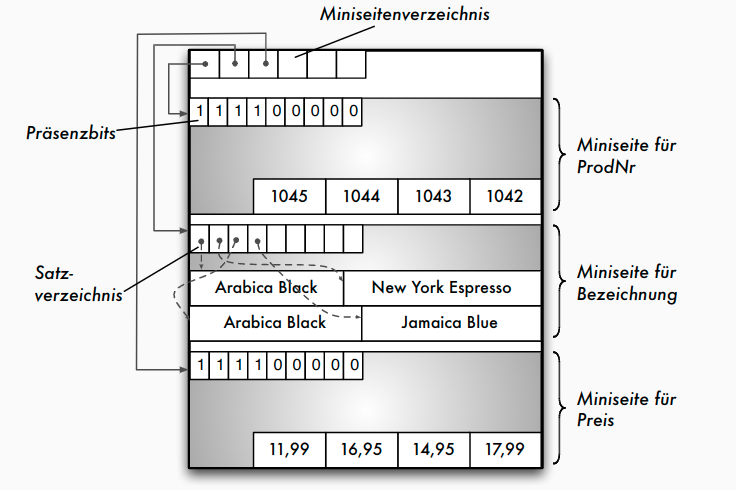

• Partition Attributes Across (PAX) als Kompromiss
  • NSM: alle Spalten eines Satzes auf der gleichen Seite
  • DSM: vertikale Partitionierung, Miniseiten für jeweils eine Spalte

Main-Memory-Strukturen

Speicherstrukturen für Main-Memory-Datenbanken

• Vermeidung der seiten-basierten Indirektion (über Seitenadresse, Puffer)
• Hauptspeicherzugriffe als neuer Bottleneck ("Memory Wall")
• Cache-freundliche Datenstruktur: Hauptspeicherzugriffe tatsächlich nicht byteweise, sondern in Cachelines (64 Bytes)
• Speicherlayout: Row Store vs. Column Store - abhängig vom Workload (Reduzierung der Cache Misses)
• ggf. Partitionierung für Multicore-Systeme
• Kompression der Daten zur Reduktion des Speicherbedarfs
• Persistenz weiterhin notwendig, z.B. über Logging
• Bsp.: In-Memory-Datenstruktur für relationale Column Stores - pro Spalte = Feld von Attributwerten - Kompression der Attributwerte (siehe Kapitel 8) - ggf. Strukturierung in Segmemten (Chunks) für bessere Speicherverwaltung, NUMA-Effekte

Speicherorganisation in konkreten DBMS

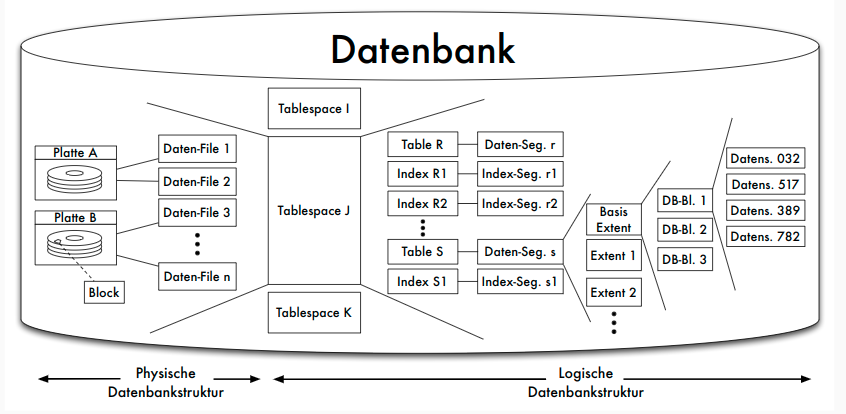

Oracle: Datenbankstruktur

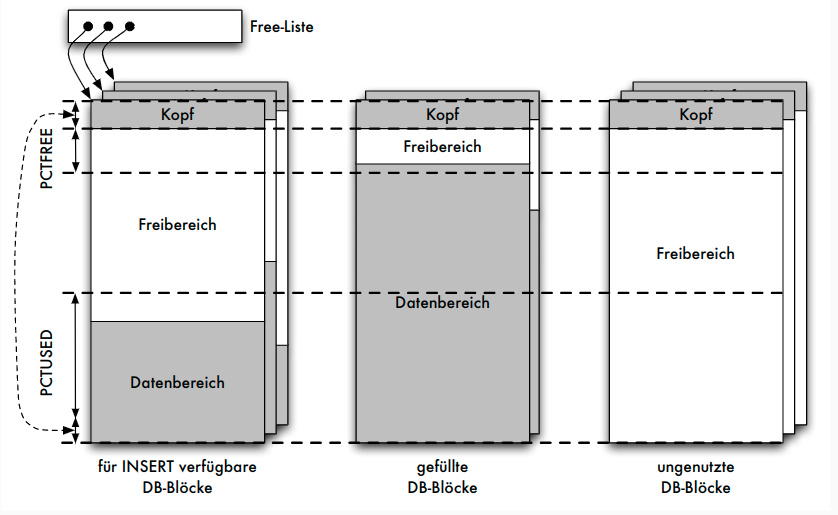

Oracle: Blöcke

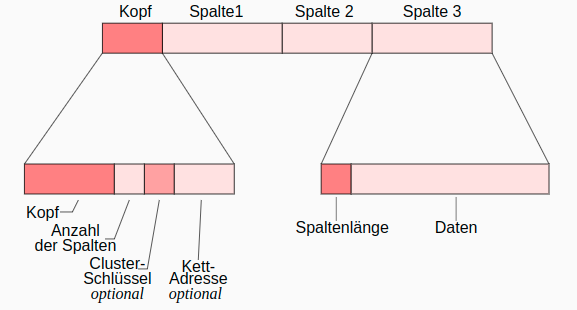

Oracle: Aufbau von Datensätzen

• Kettadresse für Row Chaining : Verteilung und Verkettung zu großer Datensätze (> 255 Spalten) über mehrere Blöcke
• row id = (data object identifier, data file identifier, block identifier, row identifier)

Zusammenfassung

• Speicherhierarchie und Zugriffslücke
• Speicher- und Sicherungsmedien
• Hintergrundspeicher: Blockmodell
• Einpassen von Sätzen in Seiten
• Satzadressierung: TID-Konzept

Caching und Pufferverwaltung

Aufgaben

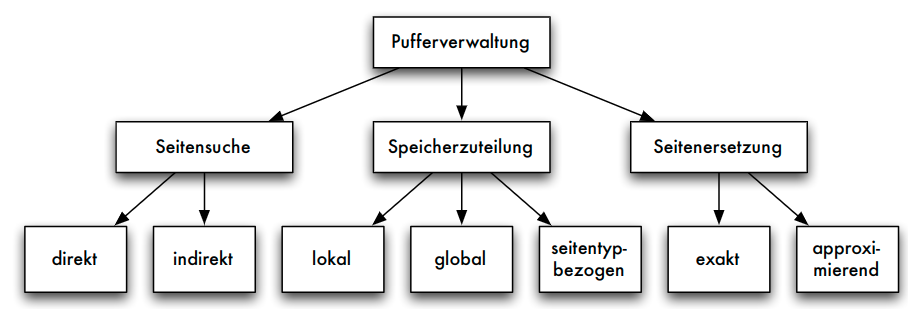

Aufgaben der Pufferverwaltung

• Puffer: ausgezeichneter Bereich des Hauptspeichers
• in Pufferrahmen gegliedert, jeder Pufferrahmen kann Seite der Platte aufnehmen
• Aufgaben:
  • Pufferverwaltung muss angeforderte Seiten im Puffer suchen => effizienteSuchverfahren
  • parallele Datenbanktransaktionen: geschickte Speicherzuteilung im Puffer
  • Puffer gefüllt: adäquate Seitenersetzungsstrategien
  • Unterschiede zwischen einem Betriebssystem-Puffer und einem Datenbank-Puffer
  • spezielle Anwendung der Pufferverwaltung: Schattenspeicherkonzept

Mangelnde Eignung des BS-Puffers

• Natürlicher Verbund von Relationen A und B (zugehörige Folge von Seiten: Ai bzw. Bj )
• Implementierung: Nested-Loop
• Ablauf

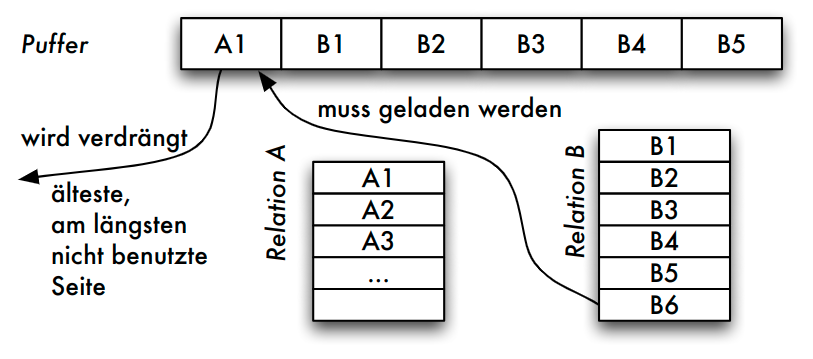

  • FIFO: A_1 verdrängt, da älteste Seite im Puffer
  • LRU: A_1 verdrängt, da diese Seite nur im ersten Schritt beim Auslesen des ersten Vergleichstupels benötigt wurde
• Problem
  • im nächsten Schritt wird das zweite Tupel von A_1 benötigt
  • weiteres "Aufschaukeln": um A_1 laden zu können, muss B_1 entfernt werden (im nächsten Schritt benötigt) usw.

Suche von Seiten und Speicherzuteilung

Suchen einer Seite

• Direkte Suche:
  • ohne Hilfsmittel linear im Puffer suchen
• Indirekte Suche:
  • Suche nur noch auf einer kleineren Hilfsstruktur
  • unsortierte und sortierte Tabelle : alle Seiten im Puffer vermerkt
  • verkettete Liste : schnelleres sortiertes Einfügen möglich
  • Hashtabelle : bei geschickt gewählter Hashfunktion günstigster Such- und Änderungsaufwand
